I cerchi, noti anche come anelli di mantenimento o anelli a scatto, sono componenti essenziali utilizzati per fissare le parti su un albero o all'interno di un alloggiamento. Nonostante le lOo dimensioni ridotte, svolgono un ruolo fondamentale nel mantenere i gruppi in atto, specialmente nei sistemi meccanici con parti rotanti o scorrevoli. Tra i tipi più comuni ci sono cerchi interni E cerchi esterni . Mentre servono a scopi simili: il movimento laterale dei componenti - la loro progettazione, funzione e installazione sono notevolmente diversi.
In questo articolo, esploreremo il Differenze chiave tra i circlips interni ed esterni , compresa la loro struttura, l'applicazione, i metodi di installazione e come scegliere il tipo giusto per le tue esigenze.
Cosa sono i Circlips?
I cerchi sono anelli metallici semi-flessibili che si adattano alle scanalature lavorate in un foro (foro) o su un albero. Agiscono da dispositivi di fissaggio meccanici, impedendo ai componenti di scivolare o spostarsi lungo l'asse. I cerchiali sono in genere realizzati in acciaio a molla o in acciaio inossidabile, offrendo l'elasticità e la resistenza necessarie per il montaggio e lo smontaggio ripetuti.
I circlip sono disponibili in vari design, ma i due tipi principali sono:
Cerchi interni - Fet in una scanalatura all'interno di un foro o alloggiamento
Cerchi esterni - Fet in una scanalatura all'esterno di un albero
1. Progettazione e struttura

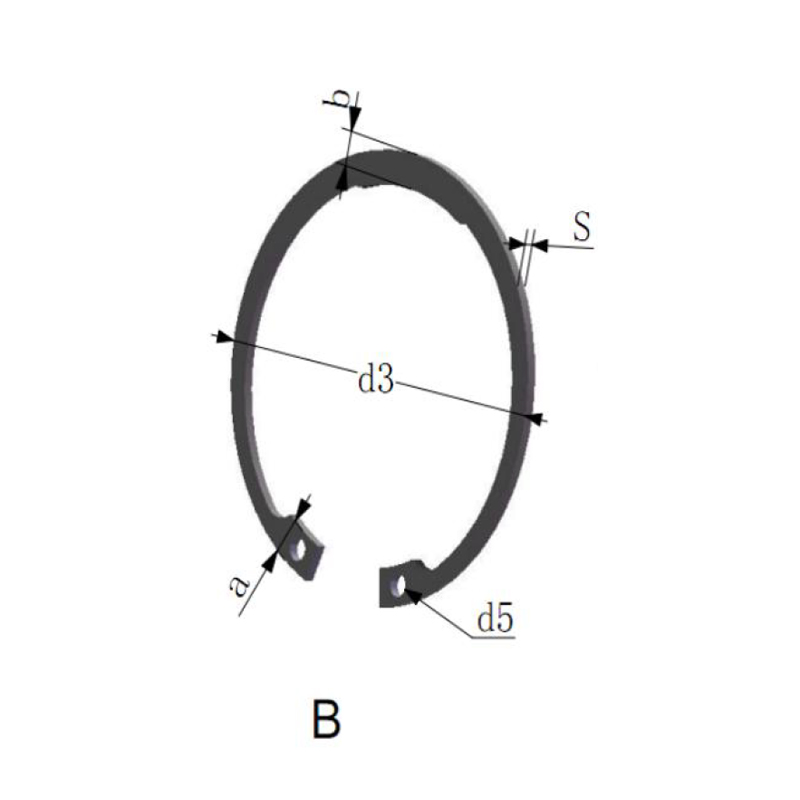

Cerchi interni
Sagomato per adattarsi all'interno del diametro interno di un foro cilindrico o alloggio
Le estremità sono generalmente dotate di piccoli fori o alette per le pinze di cerchia
Comprimere quando installato, applicando la pressione esteriore per mantenersi in posizione
Cerchi esterni
Progettato per avvolgere il diametro esterno di un albero
Funzionalità aperte che si espandono durante l'installazione
Contratto nella scanalatura dell'albero, applicando una pressione interna per rimanere seduto
2. Installazione e rimozione
Entrambi i tipi di cerchiali richiedono pinze speciali, note come pinze di circlip o pinze ad anello a scatto, con punte che si adattano ai fori sulle estremità del cervello.
Installazione di cerchi interni:
Utilizzo pinze di cerchiali interni con punte di apertura esteriore
Inserire le punte nei fori di cerchia, comprimere l'anello e inserirli nella scanalatura interna del foro
Rilascio per consentire al circlip di scattare in posizione
Installazione di Circlips esterni:
Utilizzo pinze di cerchiali esterne con suggerimenti in chiusura verso l'interno
Inserire le punte, espandere il circlip e farli scorrere sull'albero nella scanalatura
Rilascia per sederti l'anello comodo in posizione
La rimozione è semplicemente il contrario dell'installazione, utilizzando lo stesso tipo di pinze.
3. Applicazioni
La distinzione primaria nelle applicazioni dipende dal fatto che il componente debba essere trattenuto all'interno di un foro o da un albero.
I cerchi interni sono usati per:
Impedire ai componenti di scivolare fori o alloggiamenti cilindrici
Tenere cuscinetti, maniche o boccole all'interno di un buco
Comune nelle trasmissioni automobilistiche, cilindri idraulici e alloggiamenti degli ingranaggi
I cerchi esterni sono usati per:
Impedire alle parti di scivolare via a albero o asse rotante
Fissare ingranaggi, pulegge o cuscinetti in posizione
Spesso si trovano nei motori elettrici, sugli alberi di trasmissione e nei gruppi di macchine utensili
4. Vantaggi e considerazioni
| Caratteristica | Cerchi interni | Cerchi esterni |
| Posizione di montaggio | All'interno di un foro o di alloggiamento | Intorno a un albero |
| Forza di installazione | Compresso durante l'installazione | Ampliato durante l'installazione |
| Direzione di carico | Resiste a forzare la spinta verso l'esterno | Resiste a forzare la spinta verso l'interno |
| Uso comune | Conservazione abitativa | Ritenzione dell'albero |
Pro Internal Circlip Pro:
Protegge i componenti all'interno degli ambienti sigillati
Rischio ridotto di contaminazione esterna
Finitura pulita e a filo con meno parti sporgenti
Pro di Circlip esterni:
Facile da ispezionare e sostituire
Forte impugnatura radiale sugli alberi rotanti
Spesso più facile da installare in sistemi aperti
5. Materiale e rivestimenti
Entrambi i tipi sono in genere realizzati da:
Acciaio a molla di carbonio - resistente, con alta resistenza alla trazione
Acciaio inossidabile -Resistente alla corrosione per ambienti marini o alimentari
Rivestimenti di fosfato o ossido nero - Ridurre l'attrito e resistere alla corrosione
Opzioni placcate con zinco - Per una maggiore resistenza alla ruggine e contrasto visivo
Alcune applicazioni possono richiedere cerchi per trattare il calore per una maggiore resistenza al carico o leghe non magnetiche in ambienti sensibili.
6. Standard e dimensioni
I Circlips seguono le dimensioni standardizzate secondo gli standard internazionali:
Din 472 - Circlips interni per fori
Din 471 - Circlip esterni per gli alberi
ANSI/ASME B18.27 - North American Snap Ring Standard
Scegli sempre la dimensione corretta in base al diametro della scanalatura e allo spessore dell'anello. Il dimensionamento improprio può portare a un fallimento del CIRCLIP, che può causare danni a macchinari o pericoli per la sicurezza.
7. Scegliere tra cerchi interni ed esterni
Quando si seleziona un cervello, chiedi quanto segue:
È il componente situato dentro un alloggio or su un albero ?
Qual è il Direzione del carico assiale prevista ?
Quanto spazio di montaggio è disponibile?
Quali sono i condizioni ambientali (umidità, temperatura, sostanze chimiche)?
È manutenzione regolare o disassemblaggio richiesto?
Per progetti che coinvolgono connessioni sia interne che esterne, è comune da utilizzare Entrambi i tipi di cerchiali Insieme, ciascuno che serve una specifica funzione di conservazione.
Conclusione
Sebbene simile nel concetto, Circlips interni ed esterni Servire scopi distinti e sono adattati a diverse parti dei gruppi meccanici. Comprendere la differenza tra loro - come si installano, dove si adattano e come funzionano - è fondamentale per garantire una progettazione di macchinari sicura, sicura ed efficace.
Sia che tu stia lavorando su attrezzature industriali, sistemi automobilistici o strumenti di precisione, selezionando il tipo di Circlip corretto e le dimensioni è la chiave per mantenere le prestazioni e ridurre al minimo l'usura nel tempo. In caso di dubbio, consultare gli standard del settore o consultare un produttore per trovare la soluzione giusta per la tua domanda.
Padroneggiando questi piccoli ma potenti componenti, ingegneri e tecnici possono garantire che le parti rotanti rimangano sicure, i componenti in movimento rimangono allineati e i sistemi meccanici funzionano in modo sicuro e fluido. $
