Nell'intricato mondo dell'ingegneria meccanica, dove l'affidabilità e la precisione sono fondamentali, timbratura dei cerchi - noti anche come Anelli di fissaggio timbrati o anelli a scatto: svolgono un ruolo cruciale ma spesso sottovalutato. Questi piccoli dispositivi di fissaggio circolari, generalmente fabbricati con fogli di metallo sottili che utilizzano tecniche di stampaggio ad alta precisione, sono progettati per proteggere i componenti sugli alberi o all'interno degli alloggiamenti, garantendo il posizionamento assiale senza la necessità di chiusura filettata o lavorazione complessa.
A differenza delle loro controparti a forma di filo, che sono piegate in forma, i cerchi di stampaggio sono formati attraverso un processo di formazione a freddo che consente una maggiore flessibilità di progettazione, tolleranze più strette e caratteristiche migliorate di carico. La loro capacità di essere prodotta in serie a basso costo, pur mantenendo l'integrità strutturale, li ha resi indispensabili in settori automobilistici, aerospaziali, industriali e dell'elettronica di consumo.
Questo articolo esplora i principi di produzione, i vantaggi funzionali, le considerazioni sui materiali e le applicazioni in espansione dei cerchi di stampaggio, evidenziando la loro crescente importanza nei moderni sistemi meccanici.
Processo di produzione e progettazione strutturale
I cerchi di stampaggio vengono prodotti utilizzando la tecnologia di stampaggio progressivo, in cui la lamiera piatta viene alimentata attraverso una serie di stazioni di utensili che tagliano, formano e modellano il componente finale con elevata ripetibilità. Questo metodo consente ai produttori di produrre migliaia di parti identiche all'ora mantenendo un controllo dimensionale stretto.
Le caratteristiche del design chiave includono:
Configurazioni segmentate o a circo intero: a seconda dell'applicazione, i Circlip possono avere uno spazio aperto per l'installazione o un anello completo a 360 gradi con una divisione per il raccordo di compressione.
Profili di ritenzione interni o esterni: cerchi interni si inseriscono nelle scanalature all'interno di un foro, mentre i tipi esterni si trovano su un albero per trattenere i componenti.

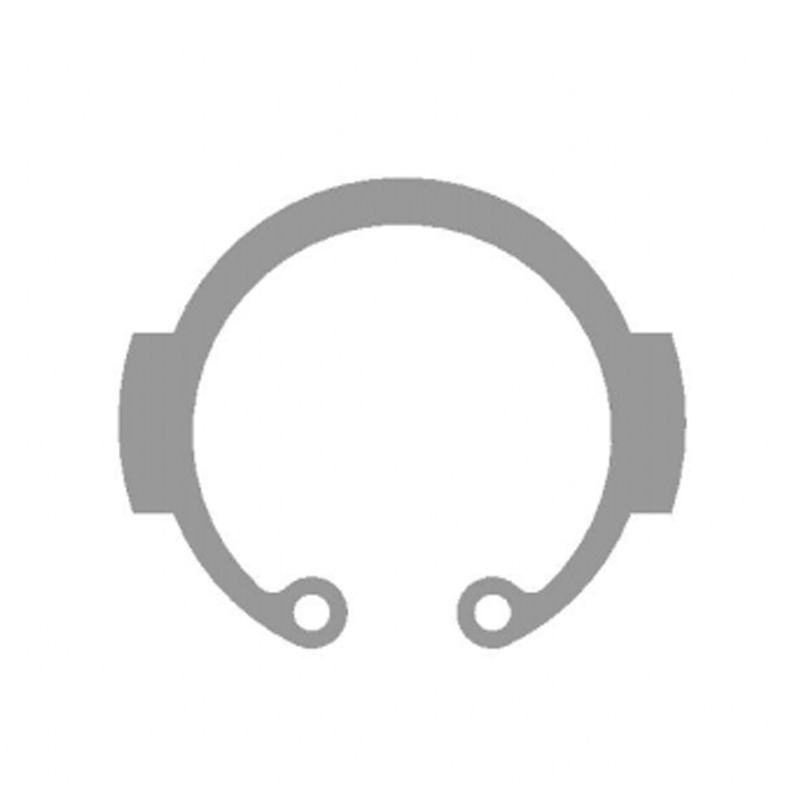

Schede o alette di ritenzione: alcuni design incorporano piccole sporgenze o fori che consentono una facile rimozione utilizzando pinze o strumenti specializzati.
Trattamenti di superficie: opzioni come la placcatura di zinco, il rivestimento di fosfato o l'ossido nero migliorano la resistenza alla corrosione e riducono l'attrito durante l'installazione.
La costruzione timbrata consente l'integrazione in assiemi compatti in cui i vincoli di spazio rendono impraticabili gli elementi di fissaggio tradizionali.
Vantaggi funzionali rispetto ai metodi di contenimento alternativi
Rispetto ad altre soluzioni di fissaggio come dadi filettati, adesivi o cerchiali di filo, i cerchi di timbratura offrono diversi vantaggi distinti:
Produzione economica: il processo di stampaggio ad alta velocità riduce significativamente i costi unitari, in particolare nelle corse di produzione di grandi volumi.
Efficienza dello spazio: progettato per funzionare all'interno di uno spazio assiale minimo, rendendoli ideali per assiemi miniaturizzati o densamente imballati.
Facilità di installazione e rimozione: a differenza dei dispositivi di fissaggio filettati, non richiedono alcuna coppia di serraggio e possono essere installati rapidamente utilizzando alimentatori automatizzati o strumenti manuali.
Elevata capacità di carico: se correttamente seduti in una scanalatura lavorata, questi anelli forniscono una conservazione assiale affidabile anche in condizioni di carico dinamico.
Resistenza alle vibrazioni: la presa radiale del profilo timbrato aiuta a mantenere la posizione in ambienti soggetti a shock meccanico o oscillazione.
Questi vantaggi rendono particolarmente preziosi i cerchi di stampaggio nelle applicazioni in cui è necessario lo smontaggio per la manutenzione o la riparazione.
Selezione dei materiali e considerazioni sulle prestazioni
La scelta del materiale svolge un ruolo fondamentale nel determinare le caratteristiche delle prestazioni dei cerchi di timbratura. Le opzioni comuni includono:
Acciaio al carbonio: offre una resistenza ad alta resistenza e usura; spesso utilizzato nei sistemi meccanici pesanti.
Acciaio inossidabile (gradi austenitici o martensitici): preferito in ambienti corrosivi come marine, trasformazione chimica o attrezzature per alimenti.
Bronzo di fosforo: selezionato per la sua conducibilità elettrica e le proprietà a bassa frizione, comunemente presenti nelle applicazioni motorie e dei cuscinetti.
Leghe placcate: rivestimenti come zinco, nichel o cromo migliorano la resistenza alla corrosione ed estetica nei componenti visibili.
Ogni selezione del materiale deve tenere conto di fattori come la temperatura operativa, l'esposizione all'umidità o le sostanze chimiche e la durata di servizio prevista.
Applicazioni in diversi settori
A causa della loro versatilità ed efficienza, i cerchi di stampaggio sono ampiamente adottati in più settori:
1. Industria automobilistica
Utilizzato ampiamente in trasmissioni, differenziali, sistemi di sterzamento e gruppi di sospensioni per trattenere cuscinetti, ingranaggi e boccole.
2. Macchine industriali
Integrale di cilindri idraulici, cambi e apparecchiature a motore in cui l'allineamento e la conservazione dei componenti precisi sono fondamentali.
3. Elettronica e elettrodomestici
Impiegato in motori, fan e componenti rotanti all'interno degli elettrodomestici e dell'elettronica di consumo per garantire un assemblaggio compatto e affidabile.
4. Aerospaziale e difesa
Utilizzati in sistemi di attuazione, meccanismi di trasporto di atterraggio e moduli avionici in cui la riduzione del peso e l'affidabilità sono essenziali.
5. Dispositivi medici
Si trovano negli strumenti chirurgici e nelle apparecchiature diagnostiche in cui sono importanti la facilità di sterilizzazione e lo smontaggio rapido.
La loro adattabilità ai carichi statici e dinamici garantisce una continua domanda in un ampio spettro di sistemi meccanici.
Integrazione con produzione e automazione intelligenti
Man mano che i processi di produzione si evolvono verso una maggiore automazione e precisione, i cerchi di stampaggio vengono sempre più integrati in linee di montaggio robotiche e sistemi di fissaggio intelligenti:
Sistemi di alimentazione automatizzati: gli alimentatori di ciotola vibratoria e i sistemi di binari lineari consentono un inserimento rapido e privo di errori di cerchiali nei sottoassiemi.
Tecnologie di ispezione di qualità: i sistemi di visione e i sensori verificano l'installazione e l'orientamento corretti in tempo reale.
Progettazione per la produzione (DFM): gli ingegneri ottimizzano le dimensioni della scanalatura Circlip e le scelte di materiale all'inizio dello sviluppo del prodotto per semplificare la produzione e ridurre i rischi di guasti.
Integrazione di manutenzione predittiva: nelle apparecchiature di alto valore, i sensori incorporati monitorano i livelli di sollecitazione e i modelli di usura attorno ai componenti recisiti a Circlip per anticipare i fallimenti prima che si verifichino.
Questi progressi contribuiscono a un throughput più elevato, una migliore affidabilità e una riduzione dei tempi di inattività in ambienti di produzione avanzati.
Sfide e limitazioni
Nonostante i loro numerosi benefici, la timbratura dei cerchi non è universalmente applicabile. Le sfide chiave includono:
Requisiti di lavorazione delle scanalature: la funzione corretta dipende da scanalature con precisione nell'albero o alloggiamento di accoppiamento, aggiungendo complessità alla progettazione dei componenti.
Limitazioni di carico: sebbene adatti a forze assiali moderate, potrebbero non funzionare bene sotto sollecitazioni radiali o torsionali estreme.
Vulnerabilità della corrosione: senza rivestimenti adeguati o selezione del materiale, l'esposizione all'umidità può portare a un degrado prematuro.
Errori di installazione: sedute o danni impropri durante l'installazione possono compromettere la conservazione e portare a guasti al sistema.
Un'attenta ingegneria e un controllo di qualità sono essenziali per garantire prestazioni a lungo termine.
Innovazioni e tendenze future
Guardando al futuro, gli sforzi di ricerca e sviluppo in corso si concentrano sul miglioramento dell'efficienza, della durata e dell'adattabilità dei cerchi di timbratura:
Trattamenti di superficie avanzati: i nano-coati e le finiture auto-lubrificanti mirano a prolungare la durata di servizio e ridurre l'usura.
Integrazione della produzione additiva: uso sperimentale di strumenti stampati in 3D per prototipo e produzione di Circlip a basso volume.
Soluzioni di fissaggio ibrido: combinazione di cerchiali timbrati con legame adesivo o sovraccarico per il fissaggio multifunzionale.
Concetti di dispositivo di fissaggio intelligenti: sviluppo di tag RFID incorporati o materiali sensibili alla deformazione per il monitoraggio e la tracciabilità delle condizioni.
Queste innovazioni riflettono uno spostamento più ampio verso sistemi di fissaggio meccanico più intelligenti e più resilienti in grado di soddisfare le esigenze dell'ingegneria di prossima generazione.
